101-3 โรงสูบน้ำแรงต่ำ
หน้าจอสำหรับกรอกข้อมูลสถานีในแท็บ โรงสูบน้ำแรงต่ำ เป็นด้านรายละเอียดของโรงสูบน้ำแรงต่ำ เครื่องจักร และอุปกรณ์รวมถึงการระบุพิกัด และเลือกแหล่งน้ำดิบต้นทางที่เชื่อมโยงกัน โดยระบบ OCS จะเชื่อมโยงข้อมูลอาคาร และอุปกรณ์ภายในโรงสูบน้ำแรงต่ำมาจากระบบ SPM

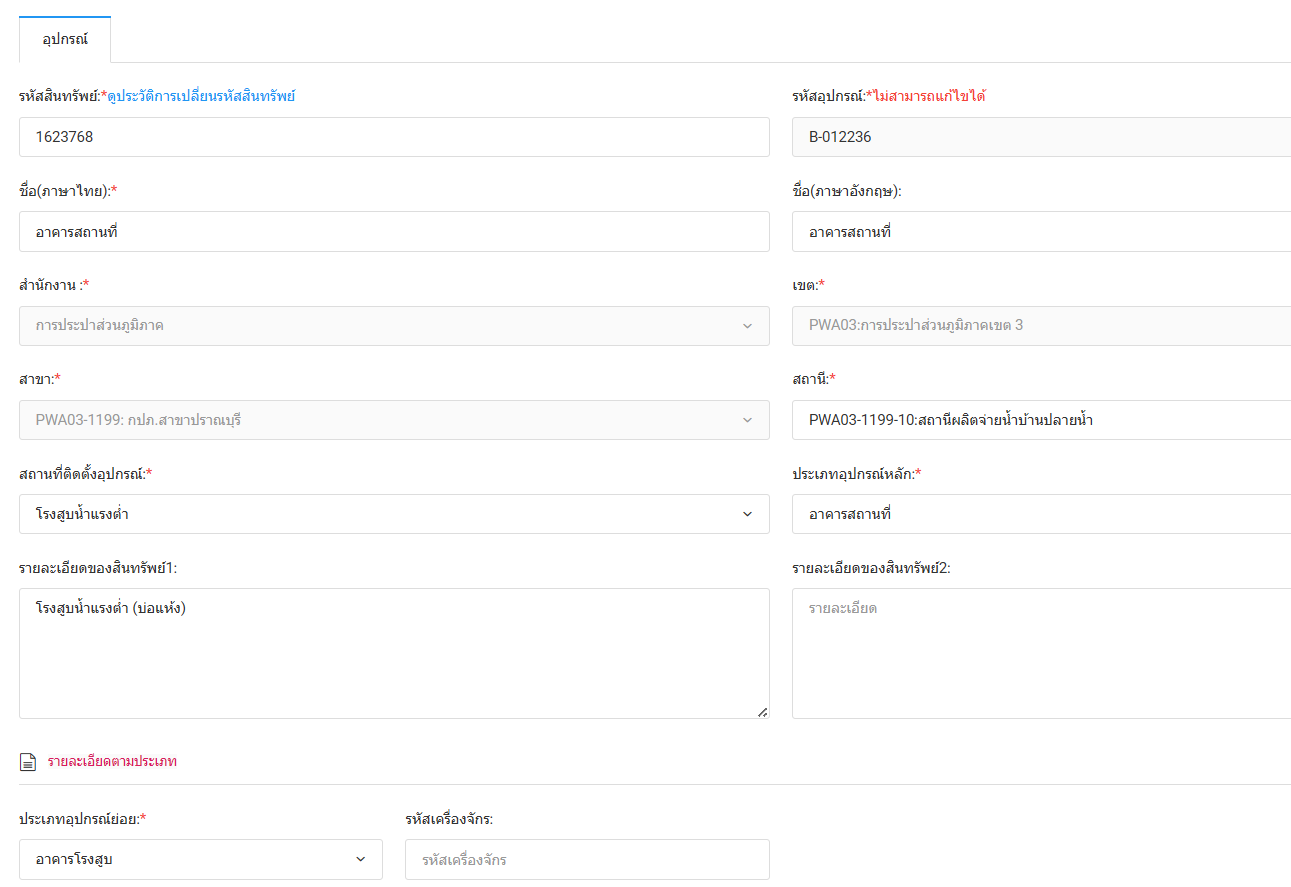

ระบบ OCS จะ เชื่อมโยงสถานีสูบน้ำแรงต่ำจากระบบ SPM ด้วยเงื่อนไข ดังนี้
1. ประเภทอุปกรณ์หลัก ต้องเป็น B-อาคารสถานที่
2. ประเภทอุปกรณ์ย่อย ต้องเป็น B-04 อาคารโรงสูบ
3. สถานที่ติดตั้งอุปกรณ์ ต้องติดตั้งในโรงสูบน้ำแรงต่ำ ของสถานี

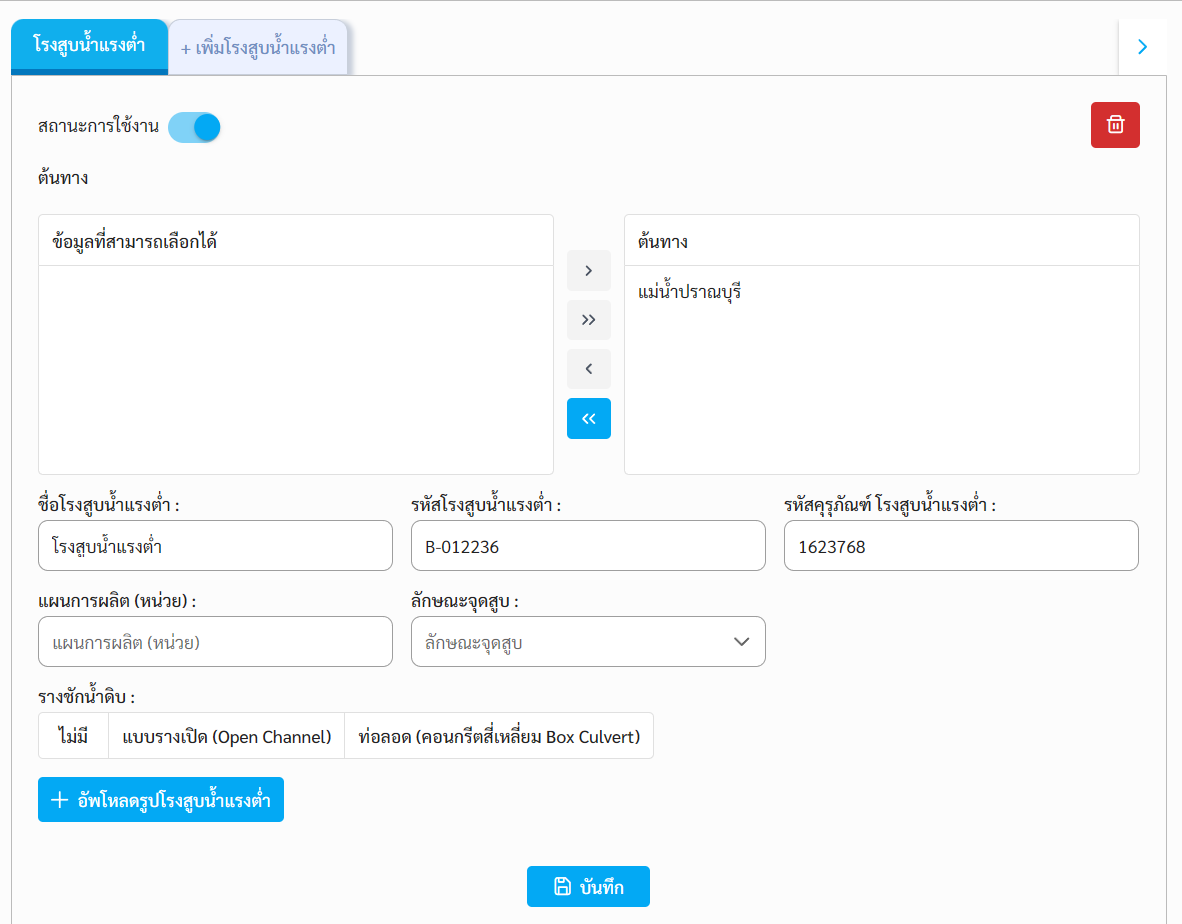

ข้อมูลโรงสูบน้ำแรงต่ำ
ข้อมูลภายในโรงสูบน้ำแรงต่ำ ของระบบ OCS เชื่อมโยงมาจากระบบ SPM
ชื่อโรงสูบน้ำแรงต่ำ ของระบบ OCS มาจากสถานที่ติดตั้งอุปกรณ์ของโรงสูบน้ำแรงต่ำของระบบ SPMรหัสโรงสูบน้ำแรงต่ำ ของระบบ OCS มาจากรหัสอุปกรณ์ของโรงสูบน้ำแรงต่ำของระบบ SPM
รหัสคุรุภัณฑ์ ของระบบ OCS มาจากรหัสสินทรัพย์ของโรงสูบน้ำแรงต่ำของระบบ SPM

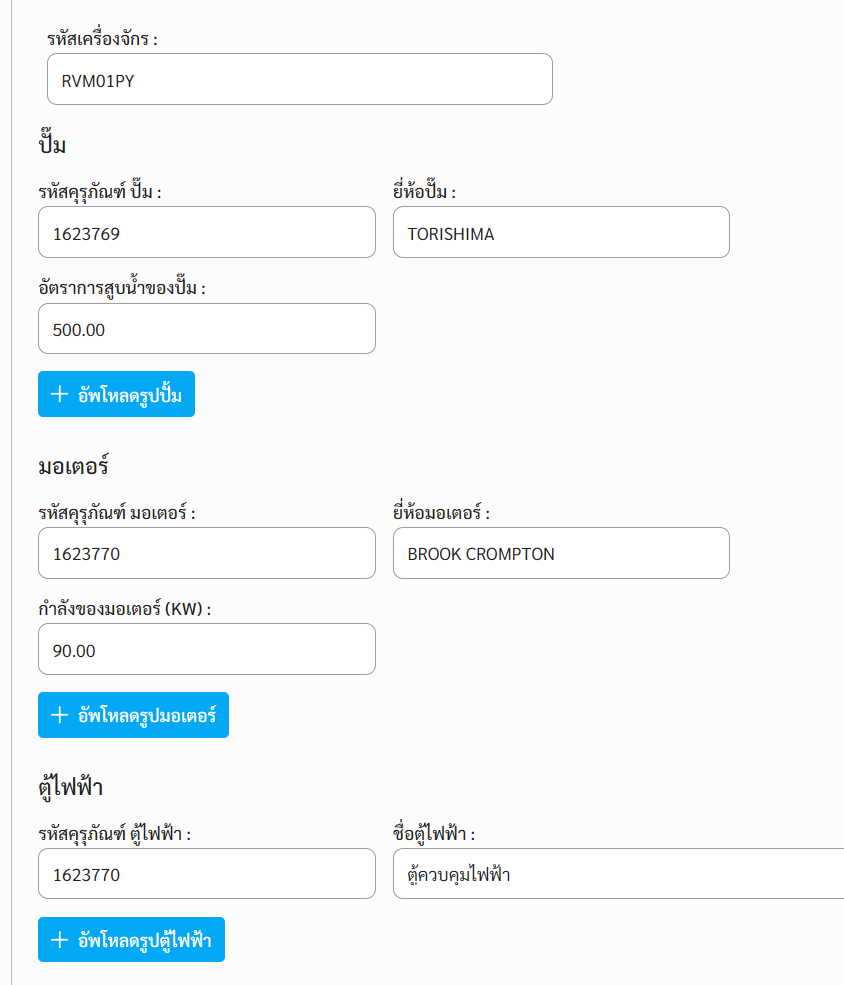

ข้อมูลเครื่องสูบน้ำ
ระบบ OCS จะ เชื่อมโยงเครื่องสูบน้ำจากระบบ SPM
ข้อมูลเครื่องสูบน้ำ 1 ชุด จะประกอบด้วย
1. เครื่องสูบน้ำ
2. มอเตอร์ไฟฟ้า
3. ตู้ไฟฟ้า
โดยข้อมูลของอุปกรณ์ทั้ง 3 อย่าง เชื่อมกันด้วย รหัสเครื่องจักร

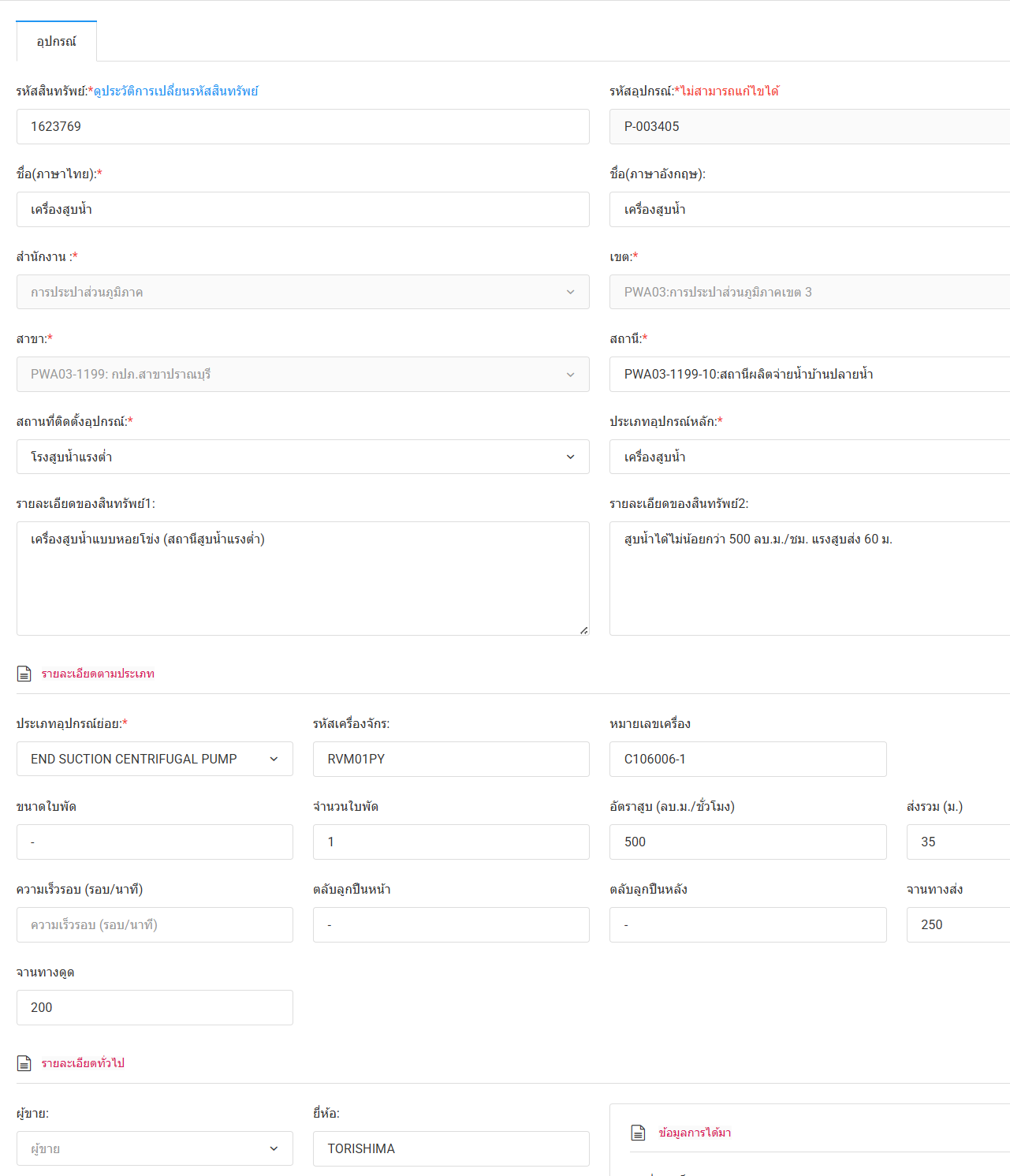

เครื่องสูบน้ำ
ข้อมูลที่เชื่อมโยงไปยังระบบ OCS จากระบบ SPM มีดังนี้
1. ประเภทอุปกรณ์หลัก ต้องเป็น P-เครื่องสูบน้ำ
2. ประเภทอุปกรณ์ย่อย ต้องเป็นตาม ประเภทของเครื่องสูบน้ำ
3. สถานที่ติดตั้งอุปกรณ์ ต้องติดตั้งในโรงสูบน้ำแรงต่ำ ของสถานี
4. รหัสสินทรัพย์
5. รหัสเครื่องจักร
6. อัตราสูบ
7. ยี่ห้อ

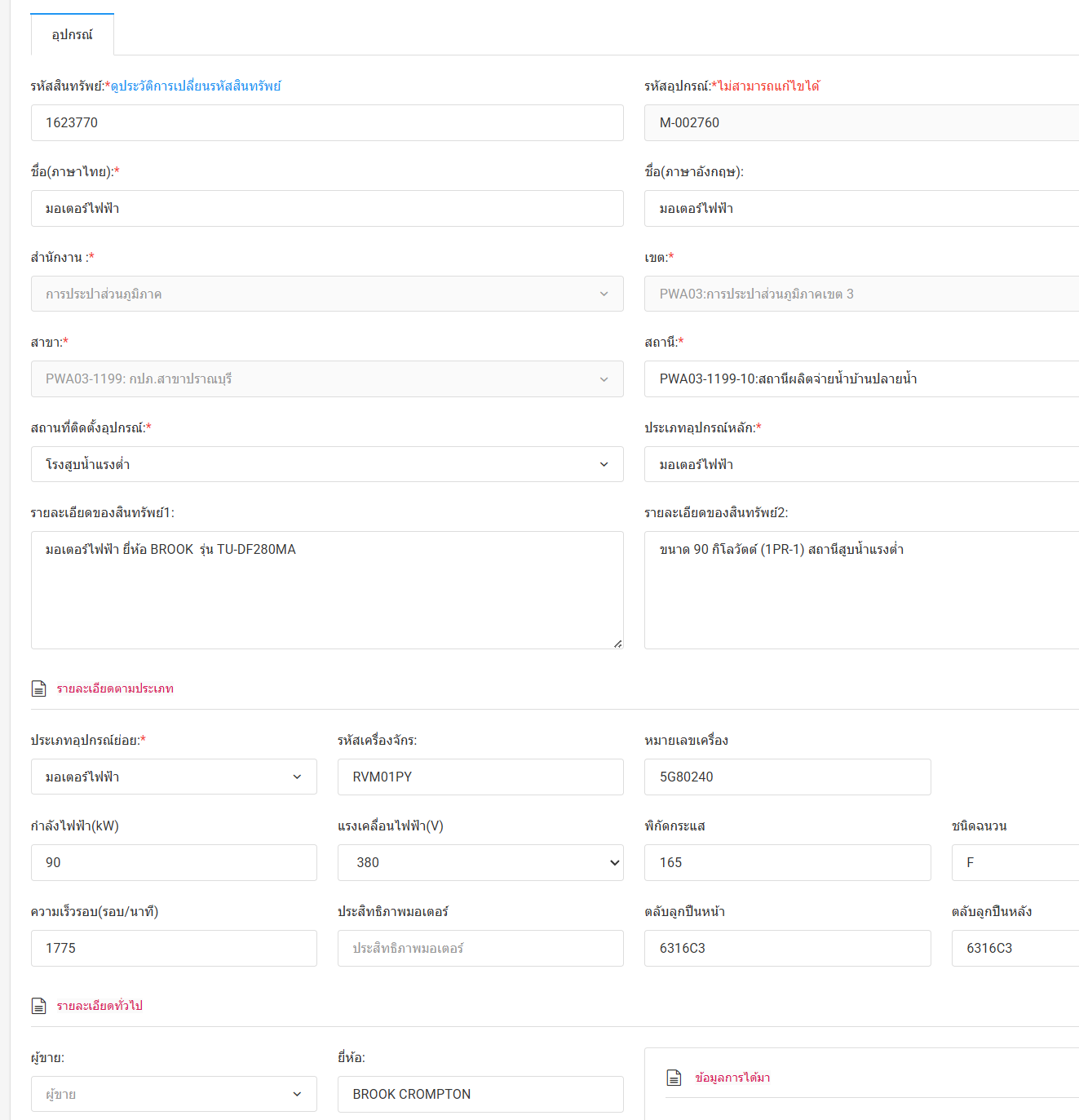

มอเตอร์ไฟฟ้า
ข้อมูลที่เชื่อมโยงไปยังระบบ OCS จากระบบ SPM มีดังนี้
1. ประเภทอุปกรณ์หลัก ต้องเป็น M-มอเตอร์ไฟฟ้า
2. ประเภทอุปกรณ์ย่อย ต้องเป็นตาม ประเภทของมอเตอร์ไฟฟ้า
3. สถานที่ติดตั้งอุปกรณ์ ต้องติดตั้งในโรงสูบน้ำแรงต่ำ ของสถานี
4. รหัสสินทรัพย์
5. รหัสเครื่องจักร
6. กำลังไฟฟ้า
7. ยี่ห้อ

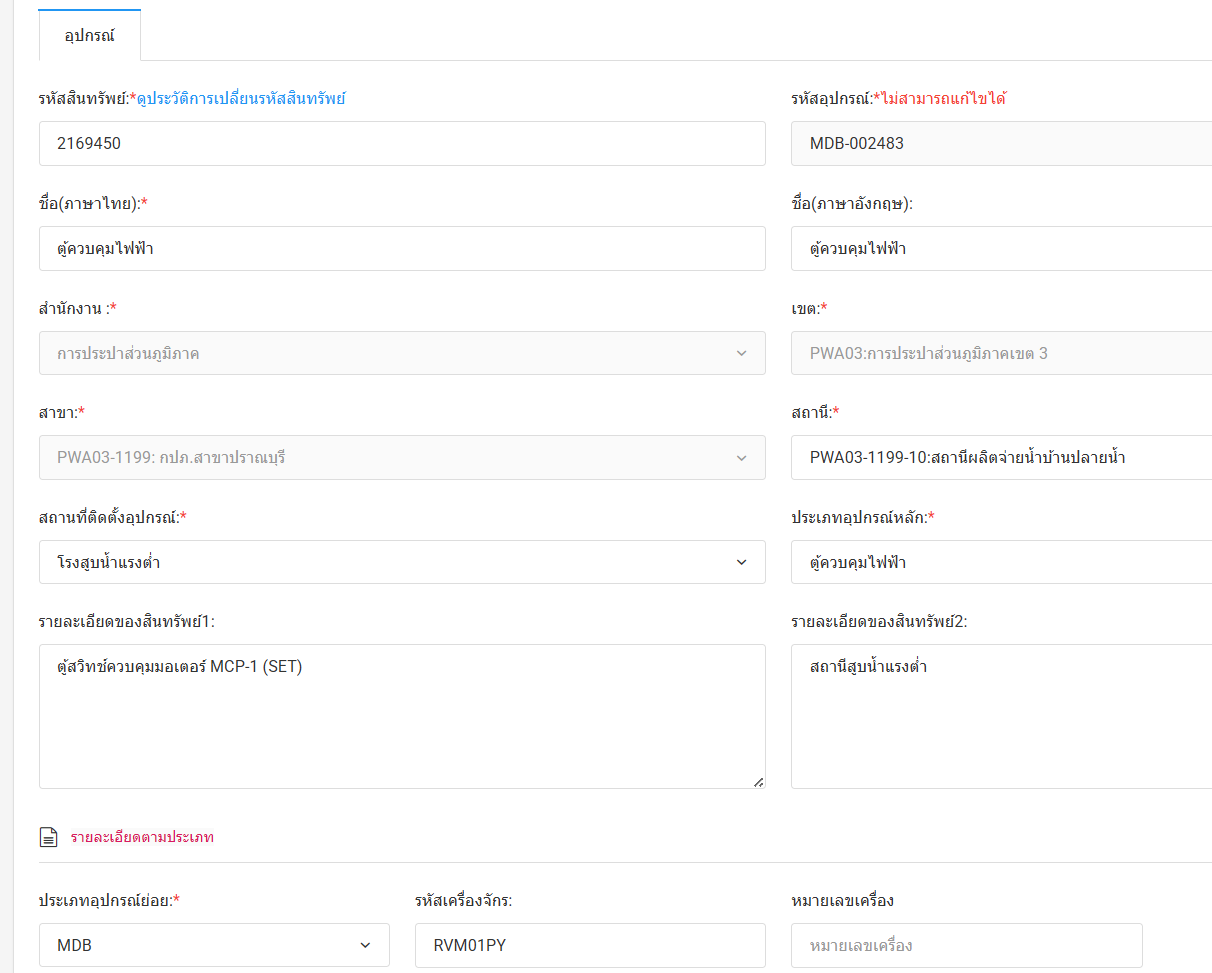

ตู้ควบคุมไฟฟ้า
ข้อมูลที่เชื่อมโยงไปยังระบบ OCS จากระบบ SPM มีดังนี้
1. ประเภทอุปกรณ์หลัก ต้องเป็น MDB-ตู้ควบคุมไฟฟ้า
2. ประเภทอุปกรณ์ย่อย ต้องเป็นตาม ประเภทของตู้ควบคุมไฟฟ้า
3. สถานที่ติดตั้งอุปกรณ์ ต้องติดตั้งในโรงสูบน้ำแรงต่ำ ของสถานี
4. รหัสสินทรัพย์
5. รหัสเครื่องจักร
